ZW7-40.5kV 戶外高壓真空斷路器

概述

ZW7-40.5kV 戶外高壓真空斷路器（以下簡稱斷路器）主要用于農網和城網 35kV 供電系統，作為分?jǐn)唷㈥P(guān)合負荷電流、過載電流及短路電流之用，尤其適用于頻繁操作的戶外場所。

斷路器配用 CT19BW操動機構， 通過傳動裝置實現斷路器的分、 合功能； 選配 LZZBJ-35電流互感器（全封閉） ，供測量和繼電保護用，其線圈數量、變比、精度可根據用戶要求制作；選用 FJ-01（6901）高壓斷路器絕緣脂以加強真空滅弧室及電流互感器的外絕緣，從而擴展了斷路器的使用范圍。

使用環境條件

a. 周圍環境溫度：-25℃～+40℃；

b. 海拔：不超過 2000m；

c. 覆冰厚度：不超過 10mm；

d. 風速：不超過 34m/s；

e. 地震烈度：不超過 8度；

f. 空氣污穢程度：Ⅳ級。

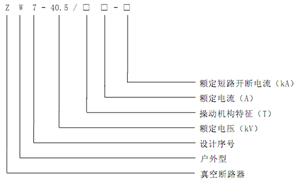

產品型號及含義

技術參數

斷路器的主要技術參數見表 1。

操動機構的主要技術參數見表 2。

斷路器裝配調試后應達到的機械特性參數見表 3。

電流互感器的主要技術參數見表 4。

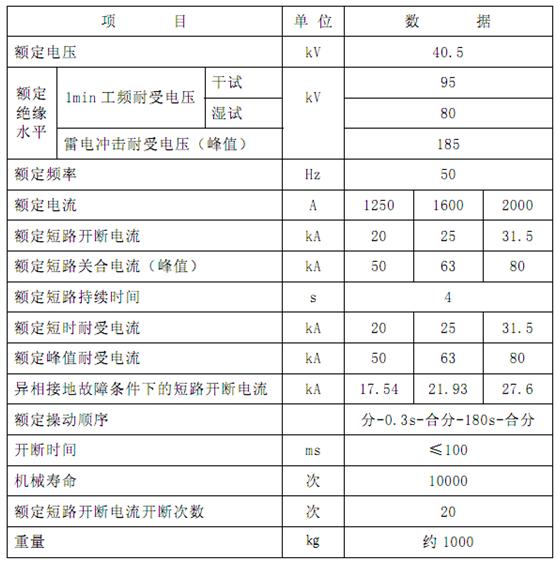

表 1   斷路器的主要技術參數

   表 2   操動機構的主要技術參數

表 3    斷路器的機械特性調整參數

表 4    LZZBJ-35 電流互感器的主要技術參數

產品結構

斷路器為瓷套支柱式結構，三相共裝在一個底架上，其主要由真空滅弧室、電流互感器、傳動裝置、操動機構及支撐部分組成，并充以適量的 FJ-01（6901）高壓斷路器絕緣脂作為外絕緣。斷路器本體結構見圖 1，產品外形見圖 2。

真空滅弧室：真空滅弧室是斷路器的主要部件，本產品所配用的滅弧室為專用滅弧室，其型號為：TD840A（31.5 kA）、TD8101A（25 kA）、TD810A（20 kA） 。

電流互感器：本產品選配 LZZBJ-35 電流互感器（全封閉），供測量和繼保用。電流互感器安裝在支柱瓷套內（一次部分），其線圈數量、變比、精度可根據用戶要求制作。

傳動裝置：實現操動機構力的輸出及轉換，從而最終實現斷路器的分、合。

操動機構：斷路器配用 CT19BW 操動機構，機構的短路開斷能力應與真空滅弧室相匹配，其主要技術參數見表 2。

絕緣脂：選用 FJ-01（6901）高壓斷路器絕緣脂以加強真空滅弧室及電流互感器的外絕緣。
